pandas.DataFrame.boxplot#

DataFrame.boxplot(column=None, by=None, ax=None, fontsize=None, rot=0, grid=True, figsize=None, layout=None, return_type=None, backend=None, **kwargs)[源代码]#

从 DataFrame 列制作箱线图。

根据 DataFrame 列绘制箱须图，可以选择按其他列分组。箱须图是一种通过四分位数来图形化描述数值数据分组的方法。箱体从数据的 Q1（第一四分位数）延伸到 Q3（第三四分位数），中间有一条线表示中位数（Q2）。须线从箱体边缘延伸，显示数据的范围。默认情况下，它们延伸的距离不超过箱体边缘的 1.5 * IQR（IQR = Q3 - Q1），结束于该区间内最远的数据点。异常值被绘制为单独的点。

有关更多详细信息，请参阅维基百科关于 boxplot 的条目。

Parameters:
columnstr 或 str 列表，可选

列名或列名列表，或向量。可以是 pandas.DataFrame.groupby() 的任何有效输入。

bystr 或类数组，可选

DataFrame 中用于 pandas.DataFrame.groupby() 的列。将为 by 中列的每个值绘制一个箱须图。

axmatplotlib.axes.Axes 类的对象，可选

将由 boxplot 使用的 matplotlib 坐标轴。

fontsize浮点数或字符串

刻度标签的字体大小（以磅为单位或字符串，例如 large）。

rot浮点数，默认 0

相对于屏幕坐标系的标签旋转角度（以度为单位）。

gridbool, default True

设置为 True 将显示网格。

figsize元组 (宽度, 高度)，单位为英寸

创建 matplotlib 图形的大小。

layout元组 (行数, 列数)，可选

例如，(3, 5) 将使用 3 行 5 列显示子图，从左上角开始。

return_type{‘axes’, ‘dict’, ‘both’} 或 None，默认 ‘axes’

要返回的对象类型。默认值为 axes。

  • ‘axes’ 返回绘制箱须图的 matplotlib 坐标轴。

  • ‘dict’ 返回一个字典，其值是箱须图的 matplotlib 线条。

  • ‘both’ 返回一个包含坐标轴和字典的命名元组。

  • 当使用 by 进行分组时，将返回一个将列映射到 return_type 的 Series。

    如果 return_type 为 None，则返回一个与 layout 形状相同的坐标轴 NumPy 数组。

backendstr，默认 None

用于替换选项 plotting.backend 中指定的后端。例如，’matplotlib’。或者，要为整个会话指定 plotting.backend，请设置 pd.options.plotting.backend。

**kwargs

传递给 matplotlib.pyplot.boxplot() 的所有其他绘图关键字参数。

Returns:
result

请参阅 Notes。

参见

pandas.Series.plot.hist

绘制直方图。

matplotlib.pyplot.boxplot

matplotlib 等效图。

Notes

返回类型取决于 return_type 参数：

  • ‘axes’ : matplotlib.axes.Axes 类的对象

  • ‘dict’ : matplotlib.lines.Line2D 对象的字典

  • ‘both’ : 结构为 (ax, lines) 的命名元组

对于使用 by 分组的数据，返回上述类型的 Series 或 NumPy 数组：

  • Series

  • array （对于 return_type = None）

当您想要在绘图后调整线条外观时，请使用 return_type='dict'。在这种情况下，将返回一个包含构成箱体、帽线、异常值线、中位线和须线的 Lines 的字典。

Examples

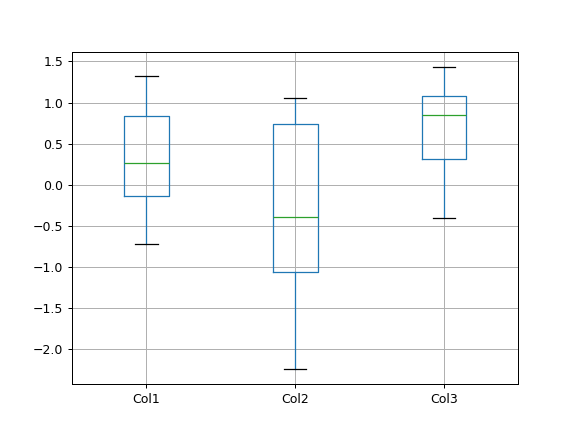

可以通过 df.boxplot() 或者指明要使用的列来为 DataFrame 中的每一列创建箱须图：

>>> np.random.seed(1234)
>>> df = pd.DataFrame(np.random.randn(10, 4),
...                   columns=['Col1', 'Col2', 'Col3', 'Col4'])
>>> boxplot = df.boxplot(column=['Col1', 'Col2', 'Col3'])
../../_images/pandas-DataFrame-boxplot-1.png

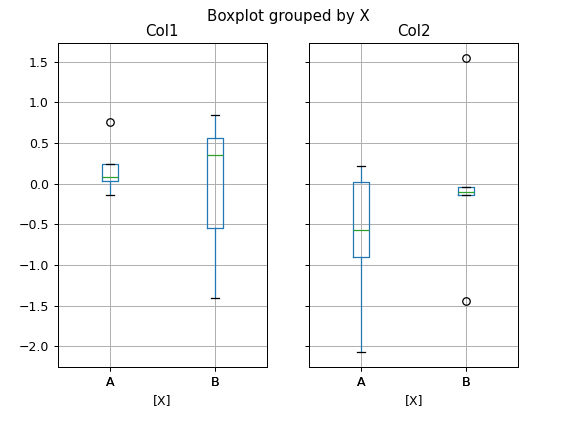

可以使用 by 选项创建按第三个变量的值分组的变量分布箱须图。例如：

>>> df = pd.DataFrame(np.random.randn(10, 2),
...                   columns=['Col1', 'Col2'])
>>> df['X'] = pd.Series(['A', 'A', 'A', 'A', 'A',
...                      'B', 'B', 'B', 'B', 'B'])
>>> boxplot = df.boxplot(by='X')
../../_images/pandas-DataFrame-boxplot-2.png

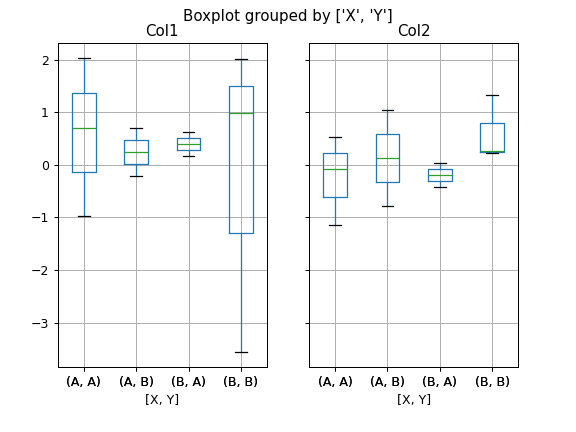

可以将字符串列表（例如 ['X', 'Y']）传递给 boxplot，以便按 x 轴上变量的组合对数据进行分组：

>>> df = pd.DataFrame(np.random.randn(10, 3),
...                   columns=['Col1', 'Col2', 'Col3'])
>>> df['X'] = pd.Series(['A', 'A', 'A', 'A', 'A',
...                      'B', 'B', 'B', 'B', 'B'])
>>> df['Y'] = pd.Series(['A', 'B', 'A', 'B', 'A',
...                      'B', 'A', 'B', 'A', 'B'])
>>> boxplot = df.boxplot(column=['Col1', 'Col2'], by=['X', 'Y'])
../../_images/pandas-DataFrame-boxplot-3.png

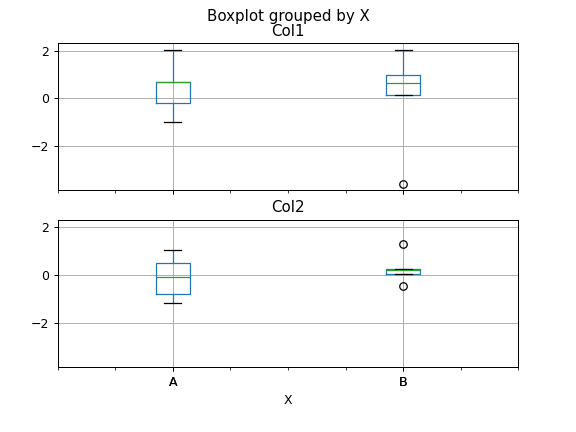

可以通过为 layout 提供一个元组来调整箱须图的布局：

>>> boxplot = df.boxplot(column=['Col1', 'Col2'], by='X',
...                      layout=(2, 1))
../../_images/pandas-DataFrame-boxplot-4.png

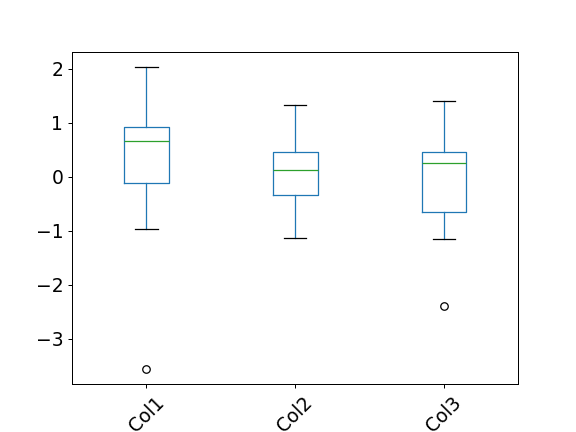

可以对箱须图进行其他格式化，例如隐藏网格（grid=False）、旋转 x 轴上的标签（例如 rot=45）或更改字体大小（例如 fontsize=15）：

>>> boxplot = df.boxplot(grid=False, rot=45, fontsize=15)
../../_images/pandas-DataFrame-boxplot-5.png

参数 return_type 可用于选择 boxplot 返回的元素类型。当选择 return_type='axes' 时，返回绘制箱须图的 matplotlib 坐标轴：

>>> boxplot = df.boxplot(column=['Col1', 'Col2'], return_type='axes')
>>> type(boxplot)
<class 'matplotlib.axes._axes.Axes'>

使用 by 进行分组时，将返回将列映射到 return_type 的 Series：

>>> boxplot = df.boxplot(column=['Col1', 'Col2'], by='X',
...                      return_type='axes')
>>> type(boxplot)
<class 'pandas.core.series.Series'>

如果 return_type 为 None，则返回一个形状与 layout 相同的 NumPy 数组：

>>> boxplot = df.boxplot(column=['Col1', 'Col2'], by='X',
...                      return_type=None)
>>> type(boxplot)
<class 'numpy.ndarray'>
